Определение связей между разделами

В отличие от рядового пользователя, администратор Docsvision может расширить список доступных для вывода в представлении полей, указывая при его создании связи между разделами карточек.

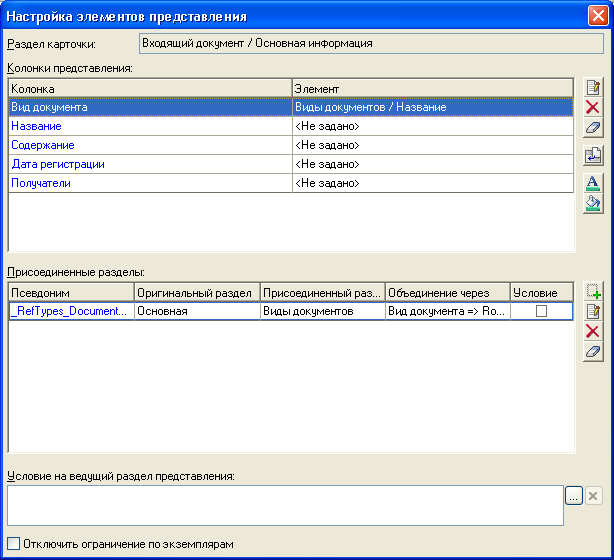

На рисунке ниже представлено диалоговое окно Настройка элементов представления, открытое администратором Docsvision. Кроме поля Колонки представления, имеющегося в окне, открытом рядовым пользователем, здесь расположено поле Присоединенные разделы, в котором можно присоединить к ведущему разделу карточки некоторый другой раздел этой же или другой карточки.

Рисунок 1. Окно "Настройка элементов представления", открытое администратором Docsvision

Элементы, источник данных которых хранится в ведущем разделе и не является ссылочным полем (на рисунке это элементы колонок Название, Дата регистрации и Содержание), определяются так же, как это описано в пункте Настройка данных представления.

Ниже приведено подробное описание настройки элемента представления, источник данных которого расположен не в ведущем разделе и, следовательно, нуждается в присоединении.

По кнопке Добавить, расположенной справа от поля Присоединенные разделы, открывается диалог настройки дополнительных разделов, необходимых для отображения данных в представлении.

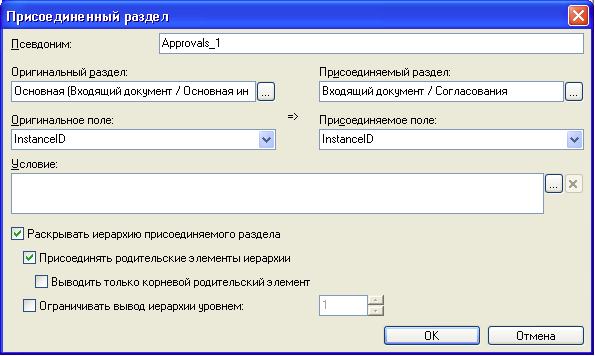

Рисунок 2. Окно "Присоединенный раздел"

В полях окна Присоединенный раздел прежде всего указывается Оригинальный раздел — тот раздел, поле которого будет использоваться в качестве ключа для связи с другим разделом. Оригинальный раздел выбирается в окне Выбор раздела, открывающемся по кнопке Три точки справа от поля. По умолчанию в качестве оригинального всегда доступен ведущий раздел. Кроме того, доступны и все разделы, присоединенные к ведущему (ранее, при создании этого же представления).

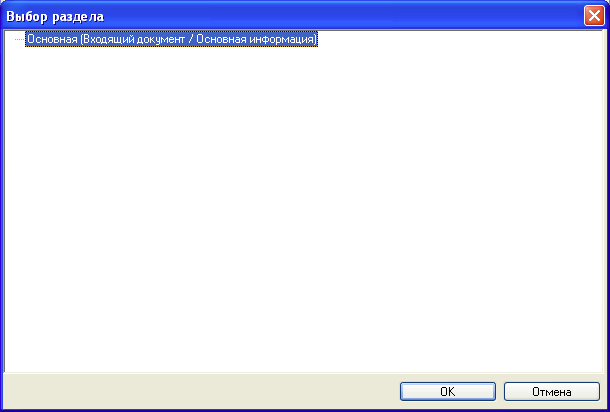

Рисунок 3. Окно "Выбор раздела"

После указания оригинального раздела указывается Оригинальное поле, данные из которого являются ссылкой к присоединяемому разделу. После этого поля Присоединяемый раздел и Присоединяемое поле заполняются автоматически теми значениями, которые соответствуют настраиваемой связи. Поле Псевдоним заполняется предлагаемым названием присоединяемого раздела, но при необходимости значения этих полей пользователь может изменить.

Среди полей, доступных в списках Оригинальное поле и Присоединяемое поле, всегда есть системные поля:

InstanceID — идентификатор карточки.
ParentRowID — идентификатор родительской строки.
ParentTreeRowID — идентификатор родительской строки в дереве.
RowID — идентификатор строки карточки.
SysRowTimestamp — служебное поле.

При присоединении к оригинальному разделу другого раздела этой же карточки в полях Оригинальное поле и Присоединяемое поле должен быть выбран пункт InstanceID.

Поля Присоединяемый раздел и Присоединяемое поле имеет смысл заполнять вручную в том случае, когда к ведущему разделу нужно присоединить не секцию какой-либо карточки, а таблицу базы данных Docsvision и её поле (например, таким способом можно вывести в представлении все ссылки из входящих документов).

Если таблица и столбец соединения указаны вручную, обеспечьте сопоставление строк таким образом, чтобы на одну строку ведущего раздела приходилось не более одной строки присоединяемого раздела. При необходимости присоединения таблицы по полю InstanceID необходимо учесть, что для корректной работы представления данное поле должно быть уникальным.

При таком присоединении необходимо обратить внимание на следующую особенность: если тип поля, по которому происходит соединение, не uniqueidentifier, после создания представления нужно:

Выгрузить представление в файл XML.
Изменить выгруженный файл, указав в секции JoinDef у параметра DestFieldType (тип поля), его фактическое значение.
Например:
```
<JoinDef Alias="UserJoin_1" SourceAlias="Main" SourceField="AccountName" DestField="AccountName" TableName="dvsys_users" DestFieldType="unistring"/> (1)
```
1 Возможные типы полей: Int, Bool, DateTime, UniqueId, String, Unistring, Float, Decimal, Binary.
Импортировать представление из изменённого файла.
После создания присоединенного раздела данные из него могут быть указаны в качестве элемента представления:
1. Вернитесь к полю Колонки представления.
2. Выделите нужную строчку.
3. Двойным щелчком мыши откройте окно Настройка данных колонки.
4. В этом окне в качестве Типа данных укажите Поле раздела.
5. По кнопке поля Элемент, откройте окно Выбор раздела.
6. Теперь в этом окне выберите поле, из которого будет считываться информация. Для выбора доступны поля оригинального и всех присоединенных разделов.

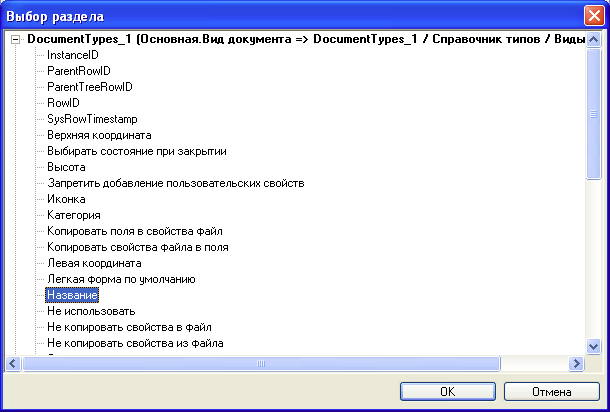

На рисунке представлен пример выбора поля для настройки элемента представления, отображающегося в колонке Вид. В качестве раздела укажите присоединенный раздел DocumentTypes_1 (название псевдонима по умолчанию; псевдоним виден в списке доступных разделов). Далее в этом разделе выбирается нужное поле (в данном случае — Название вида документа).

Рисунок 4. Окно "Выбор раздела"

Флаги окна "Присоединенный раздел" позволяют выводить в представлении данные иерархии:

Раскрывать иерархию присоединяемого раздела — основной флаг, при установке которого становятся доступными остальные флаги секции.
При установленном флаге Присоединять родительские элементы иерархии иерархия будет раскрыта в сторону родительских элементов, при снятом — в сторону дочерних.
Флаг Выводить только корневой родительский элемент позволяет вывести в представлении только корневой элемент иерархии, минуя все промежуточные. Например, для элемента Сотрудник в представлении будет выведен элемент Организация без элемента Подразделение.
Счетчик, активизирующийся при установленном флаге Ограничивать вывод иерархии уровнем, позволяет указать уровень выводимых в представление узлов иерархии относительно текущего элемента.

В поле Условие на основной раздел представления окна Настройка элементов представления определяются условия вывода данных ведущего (основного) раздела карточки в представлении. Задаются эти условия так же, как и условия присоединения раздела.
